Компанія KAN, є виробником комплексної інсталяційної мультисистеми, що містить найсучасніші взаємно доповнюючі технічні рішення у сфері трубопровідного обладнання опалення, внутрішнього водопостачання, панельного опалення/охолодження, що застосовуються в об’єктах приватної та комерційної нерухомості, промислових системах, системах пожежогасіння тощо, навіть у системах, що призначені для сніготанення на відкритих майданчиках та системах підігріву дерну футбольних полів.
Останнім часом все більше набирають популярності проекти з панельним опаленням для об’єктів тваринницького господарства, таких як свинарники, курники, тощо. Хотілося б зазначити, що ця сфера теж не нова для компанії KAN, наші спеціалісти запроектували та реалізували не один десяток таких об’єктів.
Розглянемо докладніше, як дотриматися основних принципів для влаштування панельного опалення на птахофермах:
- підтримки необхідної температури для правильного розведення птиці,
- прискорення темпів зростання молодих птахів та покращення стану їх здоров'я,
- зменшення кількості теплової енергії, що подається до будови.
При влаштуванні панельного опалення в приміщеннях великого об'єму необхідно пам'ятати, що опалення підлогами не в змозі повністю обігріти весь об'єм такого приміщення, але можна гарантувати необхідну температуру в зоні висотою 0,5-1,0 м над рівнем підлоги, тобто саме там, де перебувають птахи.
Через великий обсяг повітрообміну у процесі вентиляції, обов’язково необхідно передбачити додаткові джерела тепла, які зможуть обігріти решту об’єму будівлі. Це можуть бути нагрівачі повітря, променисті нагрівачі та інші.

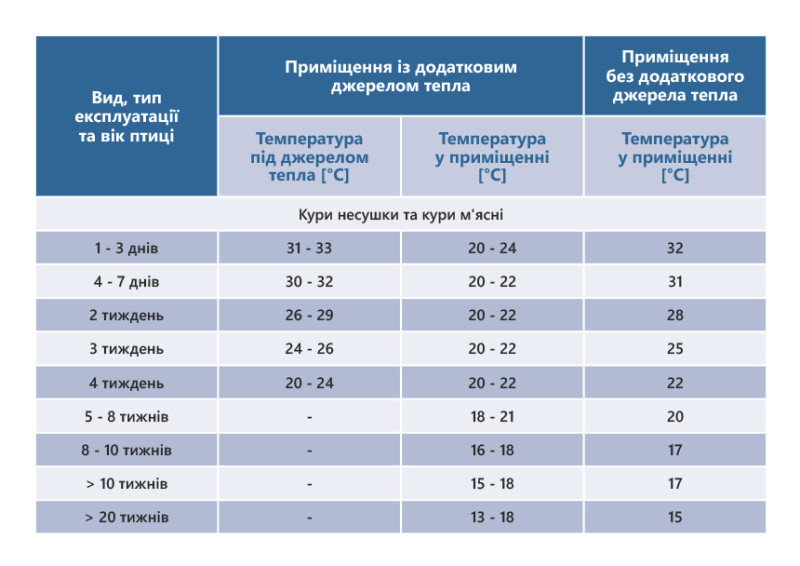

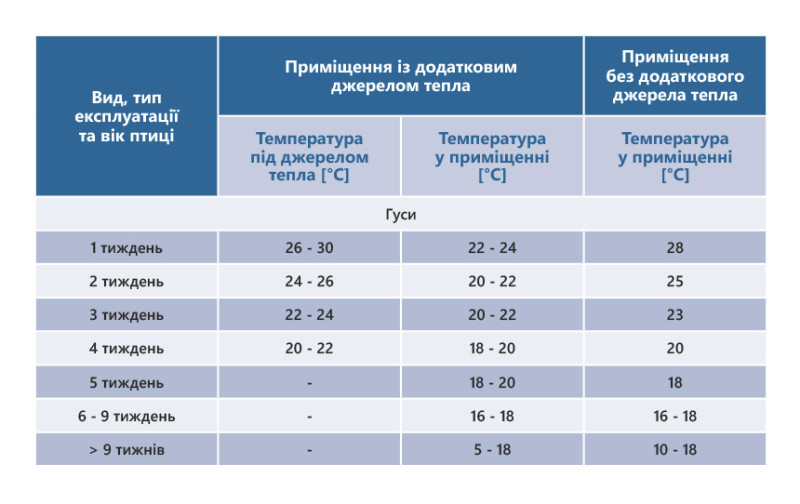

Проектування системи мікроклімату приміщення будь-якого призначення є дуже важливим для гарного самопочуття і робочої ефективності не тільки людей, але і тварин. Ефективність тварин полягає в несінні яєць або наборі ваги. Так, відповідно з цією класифікацією, в таблицях нижче показані оптимальні умови мікроклімату для різного виду птиці, залежно від їх віку та призначення, відхилення від цих температур в приміщенні негативно впливає на життєдіяльність птиці.
Як бачимо, підтримка необхідної температури в приміщенні дуже важлива для підтримки бажаного приросту ваги птахів, а також для збереження їхнього здоров'я.
Крім забезпечення необхідної температури, підлога з підігрівом висушує підстилку, що особливо важливо для профілактики грибкових інфекцій.
Технологія вкладання панельного опалення на підлогу для приміщення з великою площею та об'ємом схожа з технологією опалення в будинках, але є певні моменти, про які поговоримо далі.
Для того щоб правильно запроєктувати систему панельного опалення та визначити теплову потужність допоміжного обладнання, необхідно розрахувати потребу будівлі в теплі. У розрахунку повинні враховуватись фактична кількість вентильованого повітря, що використовується в будівлі.
Тип джерела тепла і параметри теплоносія в системі повинні бути визначені за погодженням з інвестором.
У зв'язку з досить складними розрахунками панельного опалення таких об'єктів слід звертатися до спеціалістів. Для правильного розрахунку необхідно знати такі параметри, як товщина окремих шарів конструкції, в тому числі підстилки, температура під конструкцією панельного опалення (для підлог на ґрунті - 8 oC), бажана температура в приміщенні, температура подачі та звороту в системі (розрахункова), а також тип труби та її діаметр.
Щоб захистити елементи системи від корозії (можливий вплив аміаку з відходів тварин), найбезпечніше розміщувати їх безпосередньо в шарах під покриттям підлоги або в нижніх шарах.
Оскільки таке розташування не дозволяє використовувати елементи керування потоком, краще використовувати розподільні контури системи Тихельмана.
Ця система характеризується протитечією та саморегулюванням потоку в кожному контурі (підтримка рівного потоку в кожному опалювальному контурі).
З'єднання контурів з розподільними трубопроводами повинні забезпечувати повну герметичність і не потребувати технічного обслуговування.
Тому необхідно виконувати з'єднання за технологією осьового опресування (KAN-therm ultraLINE) або радіального опресування (KAN-therm ultraPRESS).
Єдина допустима ситуація для гвинтових з'єднань (наприклад, різьбових) - коли розподільні труби розташовані в монтажних каналах.
Зверніть увагу, що відстань між вварними сідлами для панельних контурів, що використовуються в розподільчих трубах системи Тихельмана, в два рази перевищує розрахункову відстань між самими контурами.
Для правильного підбору діаметра розподілюючих труб, необхідно підсумувати потоки кожного підключеного контуру системи панельного опалення і виходячи з цього визначити необхідний діаметр колектора. Підбирати діаметр слід таким чином, щоб питомий опір потоку через трубу не перевищував 150 Па/м.
Досягнення необхідних швидкостей самовідведення повітря дозволяє випустити повітря із системи. Видалення повітря з системи відбувається у найвищій точці (зазвичай це місце розташування джерела тепла).
Для того щоб повітря могло бути витіснене в найвищу точку системи, розподільні труби повинні бути прокладені з ухилом не менше 0,02% від джерела тепла.
Це означає ухил ≥ 2 см на кожні 100 м розподільчого трубопроводу.
Компенсація теплових подовжень розподільчих трубопроводів завжди необхідна у разі їхнього розташування в шарах теплоізоляції або монтажних каналах, а також у разі ізольованих трубопроводів у шарах стяжки, якщо ізоляція не є інтегральною частиною трубопроводу. Труби, прокладені в ґрунті, також потребують термокомпенсації.
Визначення необхідної товщини бетонної стяжки залежить від механічних навантажень, що діють на підлогу.
Зауважимо, що при встановленні панельного обігріву ми нагріваємо бетонну стяжку, яка при цьому термічно розширюється, тобто збільшує свій об'єм. Для захисту стяжки від неконтрольованого розтріскування, необхідно створити деформаційні шви. Такі шви повинні бути по всьому периметру стяжки (між стяжкою і стінами), а також між самими ділянками, що обігріваються.
Якщо в приміщенні є кілька зон панельного опалення з різною відстанню між контурами, різною температурою потоку або з роздільним керуванням - кожна зона має бути відділена одна від одної деформаційним швом.
Якщо ж вся площа підлоги є єдиним опалювальним полем – то деформаційні шви застосовуються тільки на основі теплового розширення бетону.
Слід пам'ятати, що деформаційний шов повинен бути захищений від попадання сторонніх предметів.
Розширювальні шви можуть бути виконані за допомогою постійно еластичних стрічок (наприклад, пінополіуретанових розширювальних стрічок товщиною 8 мм, пропонованих компанією KAN) перед укладанням стяжки або шляхом виконання надрізів готової стяжки.
Пам'ятайте, що навантаження, що передаються на підлогу, передаватимуться і на теплоізоляцію, розташовану під стяжкою. Неправильно підібрана несуча здатність теплоізоляції призведе до розтріскування навіть міцної стяжки. У випадку з «полістиролом» (EPS - пінополістирол) необхідно звернути увагу на допустиму напругу стискання при 10 % деформації. Цей параметр повинен бути не нижче навантаження на підлогу.
Правильно запроектована і змонтована система панельного опалення дозволить зберегти здорове поголів'я та примножити його збільшити несучість у птиці і, врешті решт, підвищить рентабельність бізнесу.
Компанія КАN має всі необхідні інструменти для розрахунку і влаштування систем панельного опалення подібних об’єктів.
