НОВИНИ В KAN SET

НОВИНИ В KAN SET

Системи панельного опалення/охолодження

Розрахунок підсумкової холодопродуктивності системи

В останній версії KAN SET з'явилася можливість проєктування систем панельного опалення/охолодження: стельового та стінового. Також додано функцію розрахунку підсумкової холодопродуктивності системи.

Перш ніж розпочати проектування системи панельного опалення/охолодження, користувач має внести параметри, що стосуються конструкції радіатора. Інформація про конструкцію буде автоматично взята безпосередньо з креслення, що значно скорочує час введення даних.

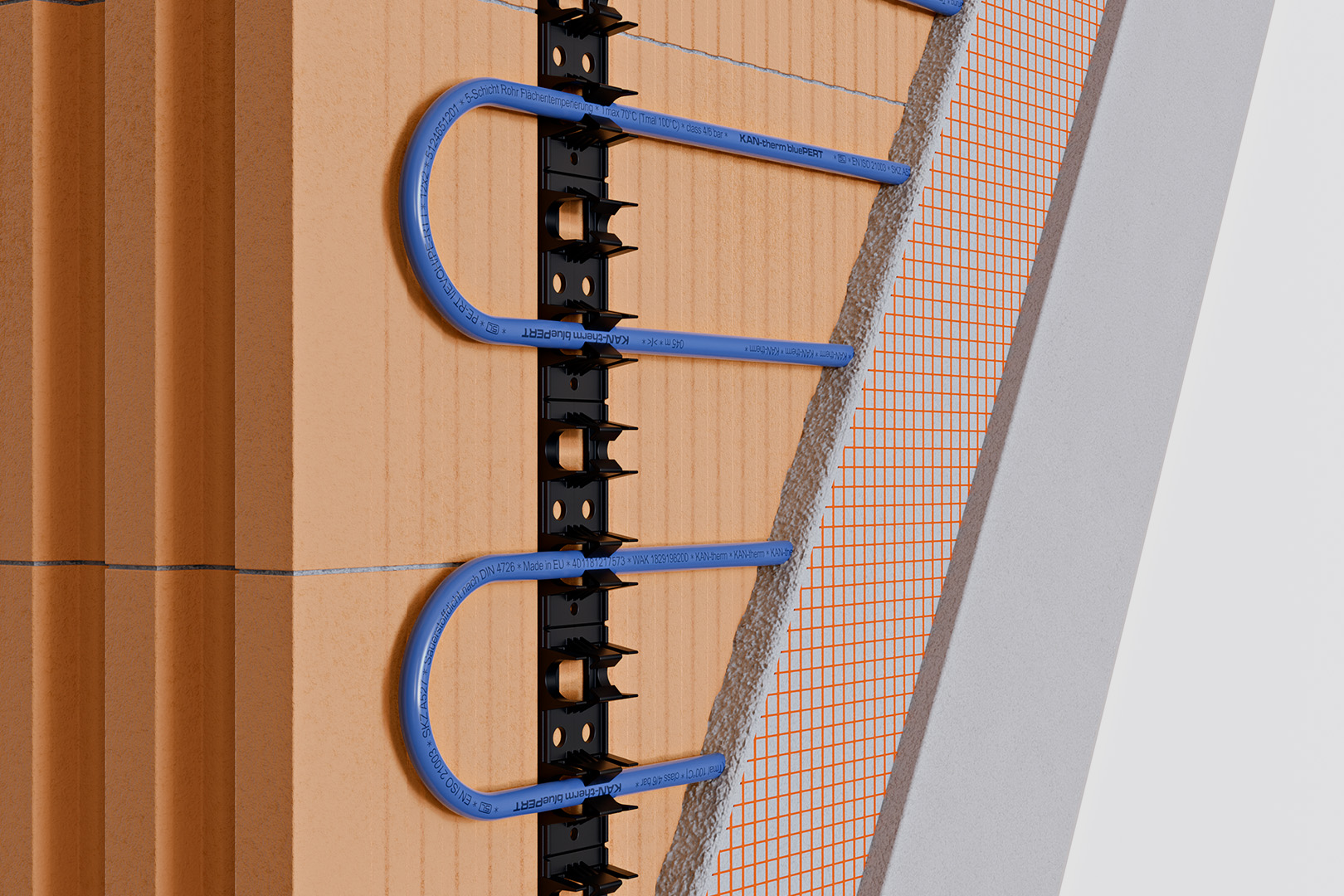

Під час проєктування стінової системи є два варіанти введення приймачів тепла: можемо вставити спрощений графічний символ радіатора в креслення або вставити так званий символ креслення в стіну, а потім відредагувати дану стіну і зобразити форму радіатора.  Другий варіант застосуємо тільки під час проектування на проекції.

Під час проєктування стельової системи необхідно перемкнути вид із проєкції підлоги на проєкцію стелі. На цій проєкції можемо зобразити зону обігріву стелі. Обов'язковим є додавання стояків - як зі стелі, так і з підлоги. Таким чином ми підключимо систему до джерела. Це необхідно для виконання повних розрахунків у програмі.

Якщо система опалення включена до проєкту, програма автоматично створює тривимірну візуалізацію, яка дає змогу точно перевірити, чи всі компоненти під'єднані, чи на потрібному рівні розташовані теплоприймачі, чи немає колізій між трубопроводами.

Стельові  і стінові системи можна спроектувати як на плані, так і в розгортці

Нова функція, що з'явилася в KAN SET - це розрахунок підсумкової холодопродуктивності системи. Після проєктування системи панельного опалення/охолодження, у разі переходу в режим охолодження,  програма визначає підсумкову холодопродуктивність за параметрами нагріву.

Цей розрахунок буде виконано, якщо в основних даних активовано модуль CC.

Для режиму охолодження програма KAN SET застосовує таку саму витрату холодоагенту, як і для системи опалення.

Після проведення розрахунків отримані дані можна прочитати як на кресленні - наприклад, в табличці, пов'язаній з колектором, так і в таблиці із загальними результатами.
