Система KAN-therm TBS

 Система KAN-therm TBS Система KAN-therm TBS

Система KAN-therm TBS – это полная инсталляционная система, предназначенная для монтажа:

  • систем подпольного отопления и охлаждения
  • систем стенового отопления и охлаждения

Система KAN-therm TBS (сухой метод) – это система, в которой трубы укладываются в металлический профиль, вставленный в специальный пенополистирол. Рекомендуется формирование змеевиков меандровой формы. После укладки плит TBS и труб, все покрывается пленкой PE для шумозащиты и отсутствия термических движений конструкции. Затем укладывается покрытие пола. Система применяется для установки системы подпольного и стенового отопления и охлаждения в деревянных конструкциях перекрытий, в системах сухой застройки, при реконструкции.

Система KAN-therm TBSСистема KAN-therm TBS

















Система KAN-therm TBS

Для монтажа системы панельного отопления и охлаждения в Системе KAN-therm TBS служат:

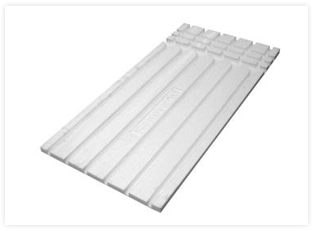

  • специально профилированные пенополистирольные плиты TBS, толщиной 25 мм,

Система KAN-therm TBS

  • металлический профиль,



Система KAN-therm TBS

  • многослойные плиты PE-RT/Al/PE-RT диаметром 16 мм,

Система KAN-therm TBS

  • краевая лента с насечкой или с насечкой и полиэтиленовым фартуком,

Система KAN-therm TBS

  • пленка PE в рулоне,

Система KAN-therm TBS

  • распределители и насосные группы для панельного отопления и охлаждения,

Система KAN-therm TBS

  • монтажные шкафчики наружные, встраиваемые и под отделку керамической плиткой

Система KAN-therm TBS



Монтаж системы панельного отопления в Системе KAN-therm TBS:



1. Размещение краевой ленты по периметру строительных ограждений помещения.

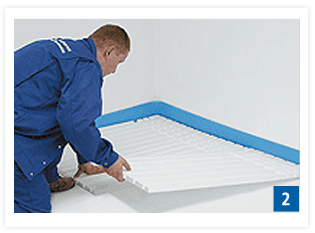

2. Раскладка пенополистирольных плит TBS.

Система KAN-therm TBSСистема KAN-therm TBS



















3. В разложенные пенополистирольные плиты укладывается металлический профиль.

4. В металлический профиль вставляются трубы.

Система KAN-therm TBSСистема KAN-therm TBS



















5. После размещения труб раскладываем пленку PE и можем приступить к укладке покрытия пола.
