Система KAN-therm Rail – это комплектная инсталляционная система, предназначенная для монтажа:

  • систем подпольного отопления и охлаждения,
  • систем стенового отопления и охлаждения,
  • систем отопления и охлаждения наружных поверхностей

Основным элементом этой системы являются шины Rail для крепления труб. Шины могут крепиться непосредственно к полу или приклеиваться с помощью скотча для пенополистирольных плит с пленкой. Система KAN-therm Rail широко применяется и в системах стенового отопления и охлаждения.



Система KAN-therm Rail



Для монтажа системы панельного отопления и охлаждения в Системе KAN-therm Rail служат:

  • пластмассовые шины для крепления труб, доступны в отрезках от 0,2 м до 3 м в зависимости от конструкции шины,



Система KAN-therm Rail





  • пенополистирол с пленкой доступный в листах, толщиной 20, 30 и 50 мм,



Система KAN-therm Rail



  • полиэтиленовые трубы PE-Xc, PE-RT, PE-RT Blue Floor или многослойные PE-RT/Al/PE-RT диаметром от 12 до 25 мм,



Система KAN-therm Rail



  • краевая лента с насечкой или с насечкой и полиэтиленовым фартуком,



Система KAN-therm Rail



  • добавка (пластификатор) для бетона BETOKAN или BETOKAN Plus,

Система KAN-therm Rail



  • распределители и насосные группы для панельного отопления и охлаждения,





Система KAN-therm Rail



  • монтажные шкафчики наружные, встраиваемые и под отделку керамической плиткой

Система KAN-therm Rail



Монтаж системы панельного отопления в Системе KAN-therm Rail:

1. Размещение краевой ленты по периметру строительных ограждений помещения.

2. Укладка пенополистирола с пленкой, а закладки пленки выкладываем на соседние плиты (внахлест).



Система KAN-therm Rail

Система KAN-therm Rail




















3. Отдельные листы пенополистирола следует соединить с помощью скотча с целью лучшей изоляции. То же самое следует сделать с пленкой, находящейся на краевой ленте. Пленку следует выложить на пенополистирол и склеить с помощью скотча.

Система KAN-therm Rail

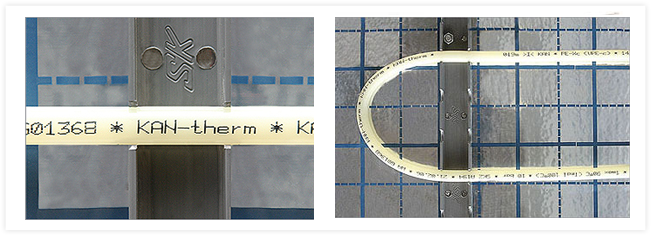

4. На пенополистирольную плиту крепится пластмассовая шина с помощью скотча. Труба вкладывается в специально подготовленные отверстия на шине Rail.



Система KAN-therm Rail

5. Пластиковые шины Rail  крепятся к стене с помощью анкеров.

Система KAN-therm Rail

6. Стеновые системы отопления и охлаждения Rail представляют собой трубы, закрепленные с помощью пластмассовых шин на стене.

Система KAN-therm Rail

После раскладки труб, подключения их к распределителю и проведения испытаний давлением, можем приступить к заливке полов (мокрый метод) с применением пластификатора для бетона BETOKAN или BETOKAN Plus (в зависимости от требований, касающихся толщины пола).

В случае стеновой  системы отопления, трубы заделывают тонким слоем штукатурки. Поверхность штукатурки окрашивается или покрывается плиткой.
