В Системе KAN-therm Push основной техникой соединения труб PE-Xc и PE-RT является зажимная техника с натяжным латунным или полимерным кольцом. Соединение выполняется путем вставки штуцера соединителя в расширенный конец трубы и натягивания латунного или полимерного кольца с помощью аккумуляторного, ручного или гидравлического пресса. Материал трубы впрессовывается в специально профилированный штуцер, что обеспечивает уплотнение по всей поверхности штуцера соединителя, а это является гарантией идеальной герметичности и прочности соединения. Эта техника не требует никаких дополнительных уплотнительных материалов. Имеется еще одно преимущество – практически исключена вероятность ошибки при монтаже.

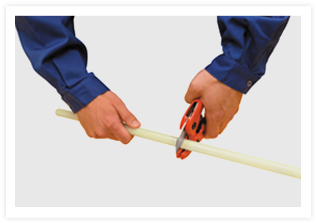

1. Отрезать требуемую длину трубы PE-Xc или PE-RT перпендикулярно к ее оси с помощью ножниц для полиэтиленовых труб.

2. Надеть латунное кольцо на трубу внутренней фаской в сторону фитинга. Полимерное кольцо симметрично.

Техника соединенияТехника соединения

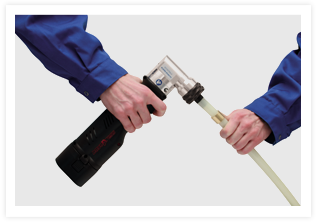

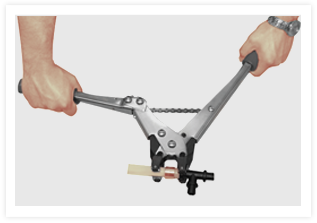

3. Расширение конца трубы выполнить при помощи аккумуляторного или ручного расширителя. В обоих случаях осуществить расширение трубы за три за три цикла (первые два - не полные, при этом расширитель следует проворачивать относительно трубы примерно на 30° и 15°; третий цикл - полный).

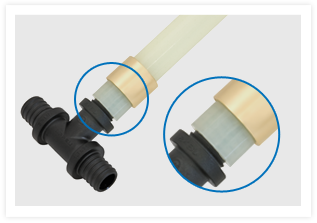

4. После раскалибровки вставить фитинг в трубу до последнего углубления на штуцере (не дотягивать трубу к фланцу фитинга!).

Техника соединенияТехника соединения

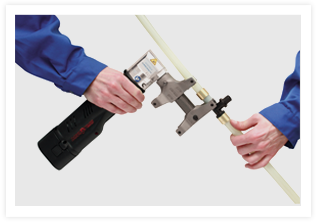

5. Перед процессом натягивания кольца необходимо оснастить пресс соответствующими вкладышами. Кольцо натягивать при помощи аккумуляторного, ручного или гидравлического пресса с ножным приводом

Техника соединенияТехника соединения



















 Фитинги должны фиксироваться только за фланец. Нельзя натягивать одновременно два кольца.

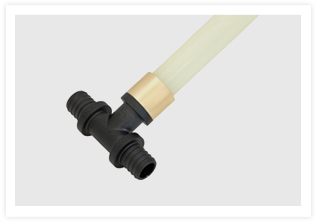

6. Соединение готово для испытаний давлением.
