KAN-therm: Соединители



Соединители

Имеются соединители press только под опрессовку (обжим) с уплотнением типа O-Ring либо со штуцерами под опрессовку и с внутренней или наружной резьбой в соотв. PN-EN10226-1:

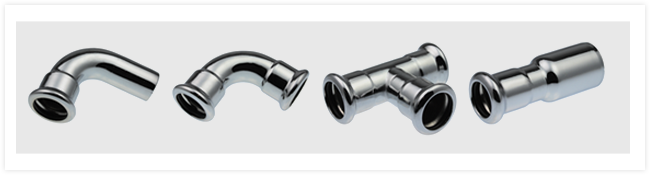

  • отводы, тройники, соединители,

Соединители

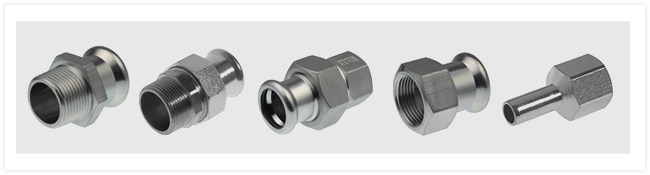

  • соединители с внутренней и наружной резьбой, а также разъемные соединители,

Соединители

  • фитинги для подключения приборов и арматуры,

СоединителиФитинги производятся из хромо-никель-молибденовой стали номер 1.4404, AISI 316L.



Уплотнительные прокладки типа O-Ring

Фитинги Press в Системе KAN-therm Inox стандартно снабжаются уплотнителями O-Ring из этилен-пропилен-диенового каучука EPDM, отвечающего требованиям PN-EN 681-1. В случае специфического применения отдельно поставляются O-Ring прокладки Viton.

Параметры работы и область применения этих уплотнительных колец приводится в таблице:



Материал  Цвет Параметры работы  Применение

EPDM
этилен-пропилен-диеновый каучук

черный

макс. рабочее давление: 16 бар

рабочая температура:
-35°C до 135°C

кратковременно: 150°C

- система центрального отопления,
- система питьевого водоснабжения,
- система холодного и горячего водоснабжения,
- система с растворами гликоля,
- противопожарные системы,
- установки сжатого воздуха (без масел).

FPM/Viton фторкаучук

зеленый



макс. рабочее давление: 16 бар

рабочая температура:
-30°C до 200°C

кратковременно: 230°C

- солнечные системы,
- системы сжатого воздуха,
- системы на жидком топливе,
- системы на растительном масле.

FPM/Viton
фторкаучук

серый

макс. рабочее давление: 9 бар

рабочая температура:
до 175 °C

кратковременно: 190°C

- системы на водяном пару (диапазон диаметров 15-54 мм).




Прочность прокладок O-Ring Систем Inox и Steel была испытана институтом DVGW. Из проведенных тестов следует, что их долговечность должна быть не менее 50 лет.
